编者按：合同节水管理是贯彻落实“节水优先、空间均衡、系统治理、两手发力”治水思路的有力举措。“十三五”期间，各地积极推动合同节水管理工作，在公共机构、高耗水工业、供水管网漏损控制等领域实施了一批合同节水管理项目。我们在全国已实施的合同节水项目中遴选典型案例奉献给广大读者，为各地推广合同节水管理工作提供经验借鉴，调动更多的社会力量参与节水事业，大力促进节水服务产业发展。
共享节水效益 助力高质量用水
——湘潭医卫职业技术学院合同节水项目案例
2018年7月，湘潭医卫职业技术学院与长沙市景盛管线技术有限责任公司合作签订（三年期）节水目标管理项目合同。合同规定，在项目期内由长沙市景盛管线技术有限责任公司负责完善各校区供水管网图，建立电子档案资料；建立校区水量监控平台（包括监控点硬件及平台软件）；对卫生间的冲厕系统进行节水型改造；对地下给水管网进行漏水控制等相关工作。经学院财务处及后勤处核算，以2017年全年用水量80万t作为考核基量进行节水效益分享。
一、项目背景
湘潭医卫职业技术学院是面向全国招生的公办全日制医卫类高职院校。学校现有两个校区，校本部毗邻市委、市政府，地处湘潭市政治经济文化中心；河西校区傍依风景秀美的雨湖公园。在校学生12000余人，在职在编职工650人，专兼职教师400余人。
因建校年代较早，节水型器具普及率不高，供水管网布置情况掌握不全面，用水监控不到位，“跑、冒、滴、漏”问题严重。项目实施前，学校2017年用水总量为817341t，人均用水量为68.1t/人·年，高于高等教育大学（含专科院校）人均45t/人·年的先进值。
二、实施举措
2018年7月，湘潭医卫职业技术学院与长沙市景盛管线技术有限责任公司签订节水目标管理项目合同，合同期三年，总投资70万元，合同节水模式为节水效益分享型。项目于2018年7月正式实施，具体包括以下几个方面。
1.建立流量监控平台
对现有一级接水点加装国内一线品牌远传水表，摸清校区供水管网走向及供水模式，根据用水性质的不同细化流量监控区域，加装二级远传水表。根据学校供水管网分布现状，企业投入5台远传水表用于现有远传监控表计的L级和细化用水区域的监控。新增加的水表配置及安装地点见表1、表2。
表1 校本部加装远传水情况表
表2 河西校区加装远传水情况表
2.开展节水器具改造
调查校园公共区域内用水设备，将耗水型或已损坏的设备更换为节水型设备，对老旧设备进行了L级改造。本部安装红外感应器6处、电磁阀6处；河西校区安装红外感应器24处、电磁阀27处。在合同期内对用水设备进行巡查，发现损耗问题及时上报。
3.全面普查漏损
根据不同条件及实施环境，地下供水管网探漏的主要技术手段有以下几种方式。
（1）电子听漏仪探漏。
通过地面麦克风放大地下带压供水管道的漏水点所产生的噪音，分辨出最大漏水噪音所在的位置，从而确定实际漏点的位置。该设备应用了最新的声学放大技术，可获取极佳的探测质量，同时具备有助于在检漏现场进行操作的有效、精确的定位功能。这种方法一般应用于铺装路面或室内，漏损管道埋深较浅且漏水噪声地面反射良好的情景。
（2）相关仪探漏。
噪声相关分析测定有别于听音方式，在有噪音干扰的情况下，通过滤波功能，检出漏水的声音，由相关峰值来判定漏水点，进行无人为误差的漏水检测作业。在无法听音的复杂地段，可以用基于计算机技术的相关仪对受压供水管线进行探测。受压管线泄漏后，漏点产生的泄漏噪音能以一定的速度沿管线双向传播。压电传感器接收到泄漏噪音后通过发射机发射数据信号，接收机接收到信号进行相关计算确定漏点位置。这种方法比较适用于金属材质的供水管道漏水检测工作。
（3）管道内部声学测漏仪。
由于非金属供水管线自身材质的因素，漏水噪音传输距离短，通过常规仪器很难检测。管道内部声学测漏仪可以轻松地通过特制卡扣，将探头推进至内部压力最高16kg的管道内进行检测，通过蓝牙耳机监听漏水噪声，从而精确地判断漏水点位置。这种方法一般应用于非金属材质的供水管道漏水检测工作。
自合同签订起，共计检测暗漏点28处。通过平台异常数据主动发现暗漏点19处以及两处浪费用水现象，累计下降供水管网漏损值为111.7t/h（暗漏点修复前后电磁水表夜间最低h流量值对比计算得出）。季度巡查发现暗漏点9处，其漏损值较小，均在0.5～1.5t/h，避免了水量损失的进一步扩大。
4.漏损控制
严密监控平台各项流量数据，建立合理的流量数据模型，及时做出针对性的检测工作，缩短供水管网损耗由产生到处理的周期，从而达到节水效益。主动漏损控制服务记录表见表3。
表3 主动漏损控制服务记录表
工程名称：湘潭医卫职业技术学院节水服务管理
5.供水管网图
学校原有的供水管网图纸存在管线缺失、供水管线连接关系错误、新增管线数据未及时更新等问题。企业对学校供水管网进行实地核实，局部管网采用金属管线探测仪勘测，绘制完整的CAD电子版管网图纸，如图1、图2所示。
图1 校本部供水管网图
图2 河西校区供水管网图
三、主要成效
通过投入供水管网流量监控设备、细化用水监管区域、对地下给水管网的漏水控制、加强节水管理等一系列具体措施，在2018年新学期扩招720人的情况下，第一个合同年度仍实现了水量下降。
以2017年用水量817341t作为对比基量，2018年10月—2019年9月两校区共计节约水量300303t，直接节约水费开支约79.6万元。完成学校市政一级和二级重点供水区域的电磁水表远传监控体系，公共区域用水器具节水改造，校区供水管网图纸等基础信息建设。如图3、图4所示。

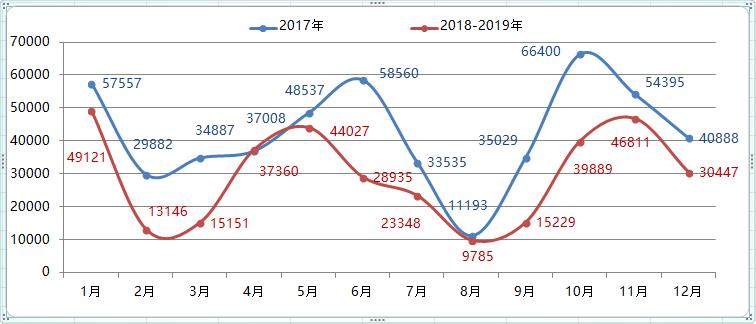

图3 校本部第一合同年度水量节约对比图
图4 河西校区第一合同年度水量节约对比图
四、经验启示
该项目的成功推广主要有以下优势：
（1）针对学校供用水基本情况定制了相应的水务运维方案。
（2）学校企业紧密沟通，以较小的投入获得最大的节水效益。
（3）节水效益分享周期短，进入效益分享期后，学校享有一定比例可观的节水效益，为后续的用水管理与水务运维创造了技术基础。
五、发展空间
为了合同节水管理更加长效、健康、持续地发展，需各级服务商协作培养复合型漏控管理技术人才队伍；开展横向的节水技术交流，筛选出一批最可靠、性价比最好的产品进行推广。
